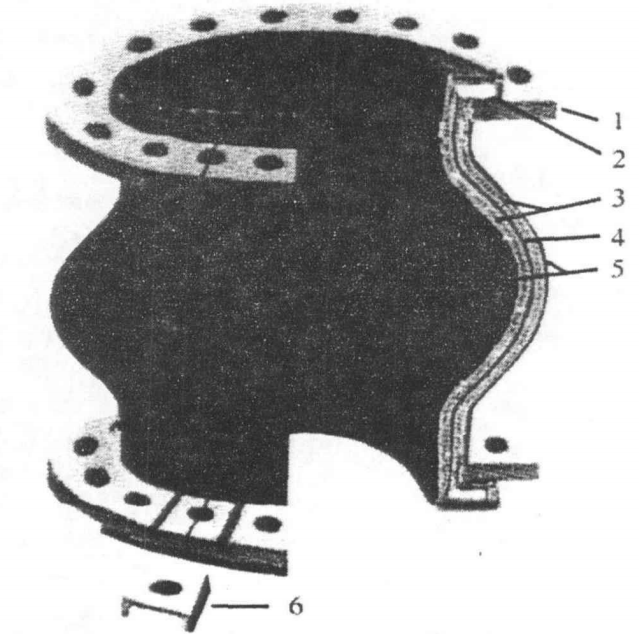

橡胶接头施工人员凭多年的施工经验，分析橡胶接头的结构特点。如下图所示，橡胶接头由六个部件组成。
1、金属法兰-Q235钢，安装时与管道法兰间用螺栓连接，将橡胶接头紧固在管路中。
2、加固环-Q235钢，固定在两个密封端面内，提高橡胶接头与管道法兰间的锁紧强。
3、增强层一聚酯帘布。为橡胶接头提供足够高的承压强度。
4、中胶层一优优质胶料，提高帘布间附着强度。
5、内、外胶层-优质胶料。保护橡胶接头，使之不受输送介质的浸蚀及阳光、臭氧、油、酸、碱及各种化学物质的损害。
6、法兰连接压块-Q235，嵌入法兰上的直槽或燕尾槽，连接分瓣的法兰。
